Threshold対応FIFO

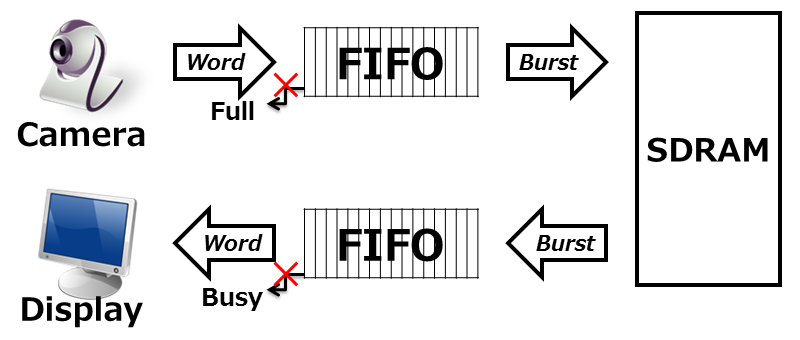

ビデオ入力・出力を例にします。これらは必要分量を必ず時間内に送受信する必要があります^[1]。FIFOは、画像が保持してあるSDRAMなどの主記憶装置と入出力デバイスとを繋ぎ、タイミングを吸収します。

デバイス側に繋がるFIFOの制御信号は基本的に不必要です。カメラからはFullであってもデータを受けざるを得ず、表示デバイスへはBusyでなくてもデータを出力せざるを得ないからです。ここでは、この不都合な事象はないものとします（対症法はFIFO自体の構成に関係ないので言及しない）。

一方SDRAMはバースト転送しないと性能が発揮できません。しかも、データ要求からリターンまでのレイテンシが存在するため、先行的に要求する必要もあります。FIFOの制御信号はワード単位（デバイスの送受信単位）なので、SDRAMの制御にはそのまま使用できません。バースト単位の制御信号が必要になります。

上記をまとめると、次の要件が満たされる必要があります。

転送量に関してデバイスは一定レート、SDRAMはシステム状況によってゆらぎ、タイミング変動をFIFOで吸収する必要がある

デバイスの転送が滞らないようなFIFO容量にしなければならない

SDRAMのバースト転送と先行要求を可能にするため、その分のFIFOに空き領域を確保しておかなければならない

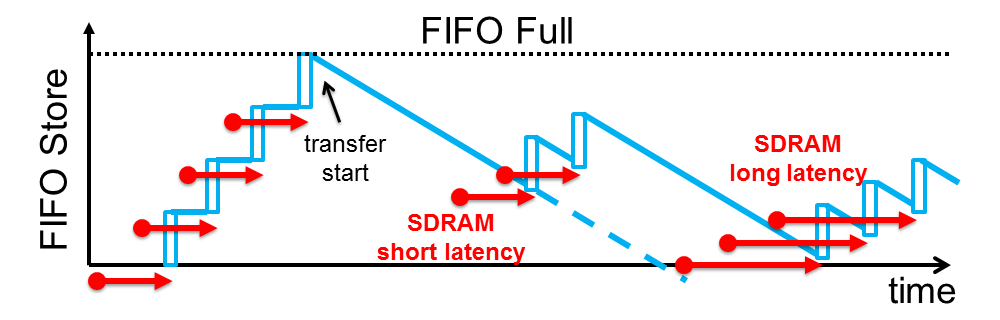

グラフにしてみると対策を考えるのに分かりやすいと思います。図は表示デバイスに対するFIFOのデータ保持量の時間変化（ブルー）です。赤矢印の始端はFIFO保持量を見て少なければSDRAMにデータ要求するタイミングで、矢印の先端はデータがFIFOに充填するタイミングです（ワードごとに充填しますが、スケール的には一挙に充填しているよう見えます）。

ここからブルーの点線のように0点を越えるアンダーフローを起こさせないためには、SDRAMの最悪時のレイテンシ期間、デバイスにデータを供給できる分のFIFO保持量を確保しておくことです。従って最悪時のレイテンシが見積もれればFIFO全体容量も見積もれます。

さて、肝心の制御の方は従来のFIFOとは異なった方式が必要です。デバイス側は上述したように制御不要なので、SDRAM側の制御がポイントになります。ところで、SDRAMもハンドシェークできないデバイスと同じですが、デバイスが1フレーム単位の制御なのに対しSDRAMはバースト単位の制御なので、バーストを単位としたFIFO制御を行えば従来のFull, Empty制御が使えます。

しかし実際はそれだけでは駄目で、SDRAMへデータ要求をかけてデータが返ってくるまでのレイテンシ期間もデータ要求を行い、パイプライン実行させる必要があります。レイテンシ単位でGo/Stop制御すると、上図のようにオーバーラップ制御できず性能がでないことは明白です。ただし、SDRAMそのものはハンドシェークできないデバイスなので、要求分のデータを受け取るのに「待った」はできません。これはデータパイプラインにStallを発生させてはいけないことを示します。従って、FIFOにはデータ要求分の空きを確保しておく必要があります。

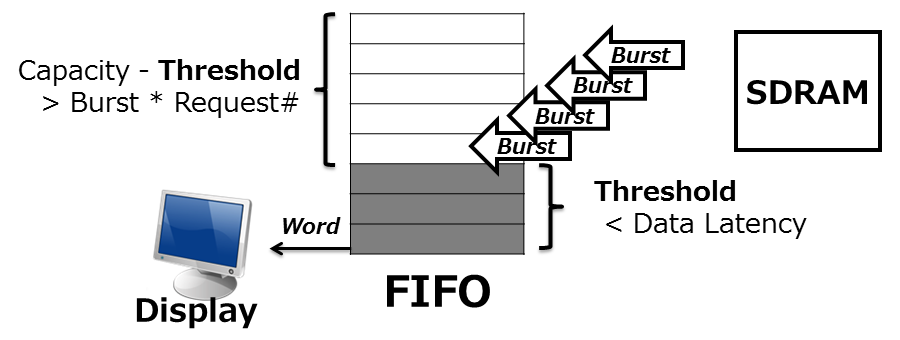

これらを総合すると、SDRAMのレイテンシの最悪値分のデータを貯め、バーストｘ先行要求分のデータの空きを確保する^[2]ことが必要になります。即ち、FIFOには蓄積量と空きの量を同時に満足するThresholdを定めることができ（静的もしくは動的に）、FIFOポインタとの比較で別途制御信号を生成することが要求されます。

一般的なFIFOにThresholdを追加します。汎用的にするため、Thresholdは外部からパラメータとして与えるものとします。また、入力数と出力数の差がThresholdを越えたことを示すTrigger信号をポートに加えます。

コードは差分のみ解説を加えています。基本的に、ポインタの比較に"="ではなく">"か"<"を用いるだけです（当然、回路規模は増えます）。

コード（RTL）

/* **************************** MODULE PREAMBLE ********************************

        Copyright (c) 2011, ArchiTek
        This document constitutes confidential and proprietary information
        of ArchiTek. All rights reserved.
*/

// ***************************** MODULE HEADER *********************************

module fifo (
        iVld,
        iStall,
        iData,

        oVld,
        oStall,
        oData,

        thresh,                 // Threshold, Trigger信号はいずれの側にも使用可能
        trig,                   // 複数必要な場合はセットで追加する

        reset,
        clk

        );

// ************************ PARAMETER DECLARATIONS *****************************

        parameter               W       = 32;           // Data Length
        parameter               DR      = 2;            // Depth Radix

        parameter               D       = 1<<DR;

// *************************** I/O DECLARATIONS ********************************

        input                   iVld;
        output                  iStall;
        input   [W-1:0]         iData;

        output                  oVld;
        input                   oStall;
        output  [W-1:0]         oData;

        input   [DR-1:0]        thresh;
        output                  trig;

        input                   reset;
        input                   clk;

// ************************** LOCAL DECLARATIONS *******************************

        reg                     iStall;
        wire                    iStallD;

        reg                     oVld;
        wire                    oVldD;

        reg     [DR:0]          iPtr;
        wire    [DR:0]          iPtrD;

        reg     [DR:0]          oPtr;
        wire    [DR:0]          oPtrD;

        reg     [W-1:0]         oData;

        wire    [DR:0]          diffD;
        wire                    trigD;
        reg                     trig;

        wire                    iAlloc          = iVld & !iStall;
        wire                    oAlloc          = oVld & !oStall;

        reg     [W-1:0]         mem[0:D-1];

// ****************************** MODULE BODY **********************************

// -----------------------------------------------------------------------------
// Data FIFO
always @(posedge clk)
        if (iAlloc & (iPtr[DR-1:0] == oPtrD[DR-1:0]))
                oData           <= #1 iData;
        else if (!oStall)
                oData           <= #1 mem[oPtrD[DR-1:0]];

always @(posedge clk)
        if (iAlloc)
                mem[iPtr[DR-1:0]]
                                <= #1 iData;

// -----------------------------------------------------------------------------
// Data FIFO Pointer
always @(posedge clk)
        if (reset) begin
                iStall          <= #1 1'b0;
                oVld            <= #1 1'b0;
        end
        else begin
                iStall          <= #1 iStallD;
                oVld            <= #1 oVldD;
        end

always @(posedge clk)
        if (reset) begin
                iPtr            <= #1 {DR+1{1'b0}};
                oPtr            <= #1 {DR+1{1'b0}};
        end
        else begin
                iPtr            <= #1 iPtrD;
                oPtr            <= #1 oPtrD;
        end

assign iStallD          = (iPtrD[DR] != oPtrD[DR])
                        & (iPtrD[DR-1:0] == oPtrD[DR-1:0]);

assign oVldD            = (iPtrD != oPtrD);

assign iPtrD            = iPtr + iAlloc;
assign oPtrD            = oPtr + oAlloc;

// -----------------------------------------------------------------------------
// Threshold Control
always @(posedge clk)
        if (reset)
                trig            <= #1 1'b0;
        else
                trig            <= #1 trigD;

// 入出力ポインタの差分を計算、周期を示すMSBも保存
assign diffD            = (iPtrD - oPtrD);

// ポインタの差分がThresholdを超えるとTrigger信号を出すようにする
// 説明分と整合させると、Triggerが'0'でSDRAMの連続アクセス
// Thresholdを動的に変化させる場合、Triggerは次のタイミングで反映することに注意
assign trigD            = (diffD > {1'b0, thresh});

// ************************** FUNCTIONS and TASKS ******************************

endmodule

// *****************************************************************************
